內容編輯申甌HJK-120S型/F型集團電話系統安裝接線圖
申甌HJK-120(120E型,120S型,120M型,120G型,120F型,120F2型,120F3型等采用RJ45網絡接口輸出，網線白蘭接第1對，2白桔接第2對，3白棕接第3對，4白灰接第4對，HJK-120集團電話接法詳見如示意圖。(注意: HJK-120E/M/F型等電話交換機接法順序相反,即A4B4為第1對,A3B3為第2對,A2B2為第2對,A1B1為第1對)
此HJK-120機型安裝接線說明：每個RJ45插座可以接入4門分機線；一塊用戶板有兩個RJ 45插座共8門分機線；
用戶中繼板（標有TRK）端口；從“右”往“左”數第1塊,48門以上2塊TRK
用戶分機板（標有EXT）端口
排序是在“交換機背面”數，標有EXT從“右”往“左”數第一塊是上面為第1號用戶分機端口（總機在此板的第一對線為8000總機），下面為第2號用戶分機端口。從“右”往“左”數第二塊是第2號用戶分機板，上面為第3號用戶分機端口，下面為第4號用戶分機端口，依次類推。。。。。

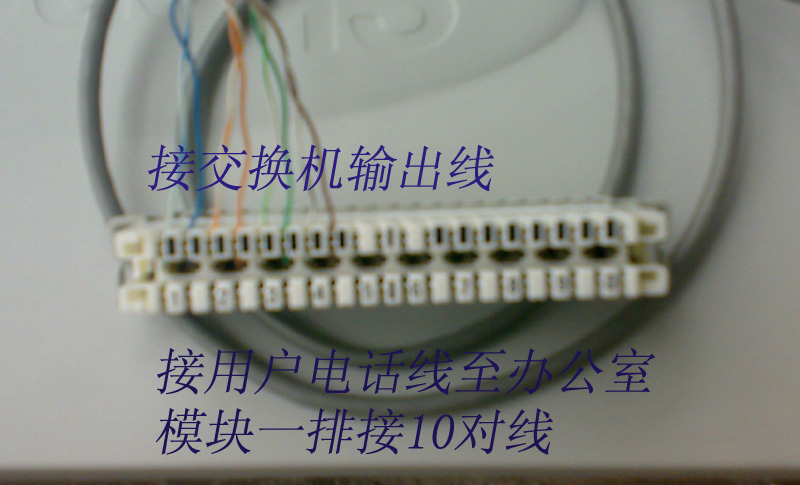

配線模塊接法
深圳申甌提供一路接法，其他相同
HJK-120安裝時:所有分機提機撥125 自報分機號碼 ,撥129撥分機端口物理號碼!
